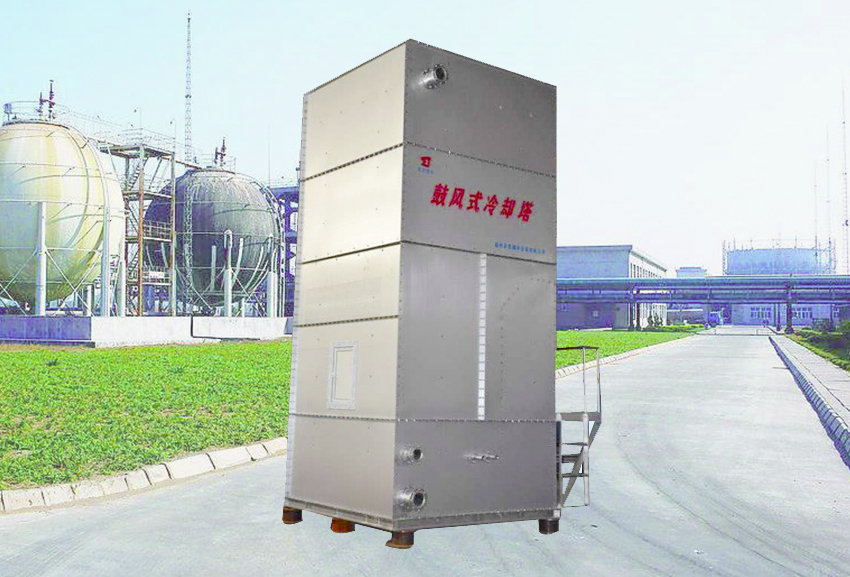

鼓风式冷却塔
  • 鼓风式冷却塔
  • 鼓风式冷却塔
  • 鼓风式冷却塔
  • 鼓风式冷却塔
  • 鼓风式冷却塔
  • 鼓风式冷却塔

鼓风冷却塔是我公司集多年设计、制造冷却塔的经验,新近开发的一种专门针对湿法冶炼工艺要求必备的冷却设备、适用于浊水、有腐蚀性气体的工业型冷却塔。是专用于冷却腐蚀性、有杂质循环水的一种特种塔型,解决了长久以来电机、风机及配套件无法脱离腐蚀环境的问题。由于该塔具有较高的冷却效率和良好耐防腐性,至今已完全取代了过去使用的混凝土冷却塔或钢衬FRP冷却塔。该产品已成为有色行业湿法冶炼必备的定型产品。我公司在冷却塔风筒抗风荷载方面的设计与制作是一项新的科研成果,并取得了专利证书(专利号:ZL201120073843.6),能承受地震裂度8级,12级台风袭击;该塔通过实践检测,各项性能指标均达到或超过国家标准GB7190.1―2007《中小型玻璃纤维增强塑料冷却塔》的规定。

设备使用的工艺条件性能

 1、冷却塔为露天配置;  2、冷却介质:锌电解液; 3、硫酸含量:160—200g/L; 4、工作温度:≤60℃;本系列冷却塔其性能稳定,热工效率高,完全满足工业循环水系统的水冷却要求。

主要部件:

1.塔体:

该塔体为现场装配式,它是由多块FRP塔板拼装组成,形成一种相对密闭的热交换装置;面板为大波楞高强度玻璃钢板材,在制造工艺上采用了国内的复合工艺,内外面全部是光滑胶衣面,采用法兰式连接,连接螺丝件全部为316L不锈钢材质,外形美观大方。根据地质和环境情况的不同,它可以设计混凝土框架条件支撑固定;也可以设计成轻质钢结构经特殊防腐后作为塔体主骨架,再将多片FRP塔板固定在主骨架上。在塔一侧设检修楼梯通塔顶,以方便塔顶设备的正常维护管理。

与常见的抽风式冷却塔相比,该塔型冷却风机置于塔外,避免与含腐蚀性高温高湿空气的直接接触,有利于延长风机的使用寿命减少运行事故,确保风机长期稳定运行,提高冷却塔的运行可靠性。

2.风机

冷却塔采用鼓风式冷却塔专用轴流风机,具有效率高、流量大、风压高的特点,气动性能特性曲线与实测数据对比吻合度高的特点。风机叶片选用耐腐型玻璃钢材质叶片,导风筒全部选用耐腐蚀玻璃钢经模压成型达双面光亮。

3.电机

电机采用国内大型电机生产厂家或业主指定厂家Y系列户外型冷却塔专用电机,防护等级IP55,F级绝缘。

4.捕滴器及捕沫器

考虑的介质中Cl-的含量较高,捕滴器及捕沫器采用尼龙材质丝网,用玻璃钢隔栅固定,可以有效地防止水滴及雾沫的飘散。

5.配水系统

该塔采用鼓风塔专用雾化喷头喷淋,配水管线采用回路网状布置,并设置平衡管,以保证管路各部分水压力均匀。设计中主管及支管下部装有喷头以防止停车时管道积水和运行时管道结垢沉淀。

冷却塔的配水管采用英国独资海浦沃斯塑料管有限公司生产的新型增强型高分子聚乙烯复合管材,管材制造依据BS3505WIS4-31-06英国压力管标准,管材强度及刚度大大优于使用要求,管道内壁光滑,水流阻力小,可以减少水中污物在管道中的沉淀,管材还具有极好的耐化学性能。

6.玻璃钢构件

由于净化和电解车间介质温度较高且腐蚀性非常强,因而在与内表面接触的胶衣采用33#耐高温、耐腐蚀的树脂,中间层采用耐高温197#乙烯基树脂,外表面则采用耐紫外线的美国亚什兰胶衣。其手糊方法将严格按照《手糊法玻璃钢设备设计技术条件》进行。

7.检修通道

本塔设计中充分考虑到塔维护检修方便的要求,在塔体一侧设置通塔顶的检修爬梯,各层平台均设栏杆走道,以便于塔顶设备的正常维护管理。

8.防腐

本系统中介质的腐蚀性极强,防腐蚀问题是塔质量保证的一个重要环节,为了保证设备的安全,主要梁柱均在塔体外侧,不直接与介质接触。其他塔内所有构件均为非金属材料,连接件的材质为316L,可以有效地防止介质对冷却塔的腐蚀。

选塔要求:

1 、根据当地气象条件、介质温度和水温降要求,按我公司样本进行选型,如参数条件与样本不符,可与我公司直接联系,我公司根据贵方所提供参数数据进行设计计算选型。

2 、根据建筑面积,选用塔的外形。若多塔设计,则两塔间间隔应不小于1/2塔体直径或塔体宽度。

3 、冷却塔的风机进风口应与建筑物保持一定的间隔,保证新风进塔,避免热风吸入冷却塔,减少涡流现象。

选塔须知

1、因本塔型的特殊结构,决定了本塔型单格不能做成大型塔,如有需要只能由单格组合成为大型塔,针对这一特点,我公司进行了标准模块化设计,如实际需求水量大,可将标准模块组合即可。

普通鼓风式冷却塔

我公司针对客户需求,还可生产普通型鼓风式冷却塔,其参数和外形尺寸另行设计,内部结构采用热浸镀锌钢支架,外部为高强度加强玻璃钢面板,采用喷淋布水方式经淋水填料冷却降温,风机采用高效高压铝合金风机,抗台风沙尘暴专利风筒(专利号:ZL201120073843.6)。
